常用割灌机膜片式化油器的调整规范
一、化油器工作原理描述
1．排气系统

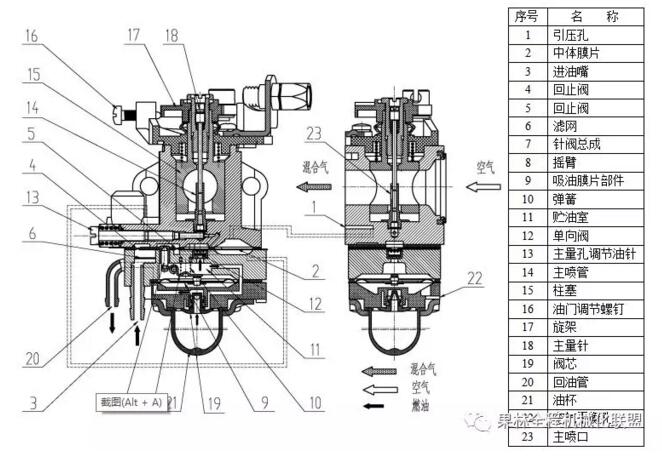

如图1所示：在启动发动机前，应将化油器内的空气排净，便于发动机的起动。首先用手压下序号21，使其内部的燃油和空气通过序号19从序号20压出，当放开手时在序号21内部产生负压，将序号11内的空气吸入序号21内，从而使序号11内产生负压，在大气压力的作用下序号9将序号8压下，打开序号7，在负压作用下打开序号4、序号5，通过序号3将油箱内的燃油吸入序号11内，反复挤压序号21，使序号11内的空气排出，并充满燃油。2．供油系统
如图1所示：发动机起动后，随着发动机的运转，在序号1处产生脉动压力，使序号2上下产生脉动，通过序号4、序号5的交替打开、关闭，将油箱内的燃油通过序号3不断的吸入化油器的序号11。与此同时，由于发动机活塞的上下运动，在化油器的喉管处产生负压，燃油不断的流经序号11、序号12和序号14，并从序号23喷出并与空气混合形成混合气，进入发动机燃烧做功。随着燃油的不断流出，序号11内产生负压，在大气压的作用下序号9将序号8压下使序号7打开，同时在负压作用下，将序号5、序号4交替打开和关闭，燃油也不断的从油箱进入序号11。这样化油器便连续不断地向发动机提供所需的燃油，满足发动机正常工作时所需的可燃混合气。
二、化油器的常见故障与调整
常见故障：不吸油
故障原因：针阀及摇臂有问题或针阀锥面有异物、损坏等
处理办法：1、拆开化油器取出阀芯，检查阀芯有没有装好或装配不到位以及阀芯破损，如果存在此类问题，就重新装配或更换阀芯。2、检查油道是否畅通，如果不畅通，则清除油路内部杂物。3、检查针阀是否灵活，或者浮子摇臂是否变形等，如果存在此类问题则更换相应配件。
常见故障：漏油
故障原因：阀芯未装好、油路堵塞或针阀不能灵活运动等。
处理办法：1、拆开化油器，检查摇臂的灵活性，是否有卡滞现象，如果存在摇臂不灵活则更换摇臂，更换摇臂时对摇臂高度进行适当调整。2、取下摇臂和针阀，检查针阀座内部和针阀尖部是否损坏或有异物，如有针阀尖部有损坏现象，应更换针阀，并用汽油将针阀座和针阀清洗干净。
常见故障：无怠速
故障原因：主喷管喷口露出面积太小或太大
处理办法：调整主量针，增大或减小喷口露出面积。
常见故障：无高速
故障原因：喷出的燃油过浓或过稀不能满足发动机高速的要求
处理办法：1、拆开化油器，检查膜片是否变形，如有变形则需更换。2、检查针阀和摇臂是否灵活并调整摇臂高度，如不灵活应更换相应配件。3、检查化油器各密封处是否密封，有没有漏气现象。4、检查油路是否有堵塞、喷咀出口处是否有异物，如有应清洗使油路畅通。5、调节主量孔调节油针，使其供油量达到高速要求。
2. 怠速调整
如图1所示：用螺丝刀调节序号18使其上下移动，改变喷口大小来保证发动机在怠速运转时所需的燃油，顺时针调节序号18主喷管的喷口面积减小，燃油减少，混合气变稀，反之，主喷管的喷口面积增加，燃油增加，混合气变浓。与此同时，调整序号16，通过序号17将序号15提起或降低，可改变喉径的流通面积来保证发动机在怠速运转时所需的空气，从而保证供给发动机在怠速工作时所需合理的可燃混合气。
3．高速调整
如图1所示：转动序号17，将序号15提到最高位置，油门全开，且喉管的流通面积最大，此时通过调整序号13可改变流经主油道孔的燃油流量，顺时针调节，序号13向里调节，燃油流量减少，混合气变稀，反之，逆时针调节时，序号13向外调节，燃油流量增加，混合气变浓，因此调节序号13可以满足发动机在高速正常工作时所需的燃油。
